从SS-Table到LSM-Tree

SS-Table

SSTable 最早出自 Google 的 Bigtable 论文

An SSTable provides a persistent, ordered immutable map from keys to values, where both keys and values are arbitrary byte strings. Operations are provided to look up the value associated with a specified key, and to iterate over all key/value pairs in a specified key range. Internally, each SSTable contains a sequence of blocks (typically each block is 64KB in size, but this is configurable). A block index (stored at the end of the SSTable) is used to locate blocks; the index is loaded into memory when the SSTable is opened. A lookup can be performed with a single disk seek: we first find the appropriate block by performing a binary search in the in-memory index, and then reading the appropriate block from disk. Optionally, an SSTable can be completely mapped into memory, which allows us to perform lookups and scans without touching disk.

通过以上描述，我们可以把 SSTable 抽象为以下结构，每个 SSTable 包含了很多按照 key 排序的 key-value 对，key 和 value 都是任意的字节数组。SSTable 可以方便的支持基于 key 的查找和范围扫描。SSTable 会把数据分成块进行存储，并在 SSTable 文件尾部保存块索引(Block Index), 块索引记录每个块结束的 key 及对应的offset。块索引一般会在 SSTable 打开的时候载入内存。每次读取 SSTable 的时候，在内存中找到对应的块，再进行一次磁盘访问，读取到块中的数据。当然，把 SSTable 大小限定在可以加载进内存的大小，每次直接加载进内存访问也是一种方法。

SSTable本身是个简单而有用的数据结构, 而往往由于工业界对于它的overload, 导致大家的误解
它本身就像他的名字一样, 就是a set of sorted key-value pairs

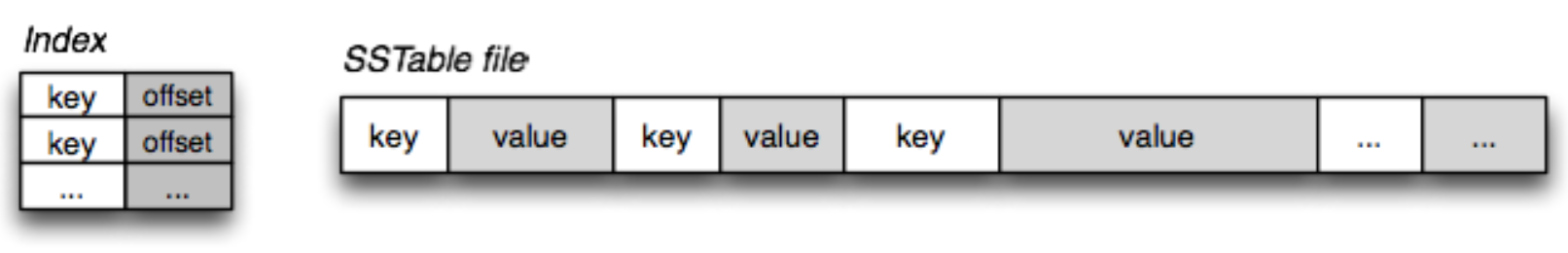

如下图左, 当文件比较大的时候, 也可以建立key:offset的index, 用于快速分段定位, 但这个是可选的.

这个结构和普通的key-value pairs的区别, 可以support range query和random r/w

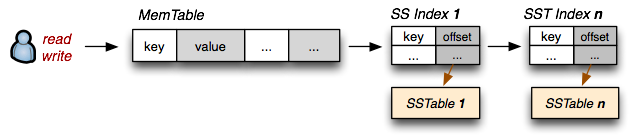

SSTables and Log Structured Merge Trees

仅仅SSTable数据结构本身仍然无法support高效的range query和random r/w的场景
还需要一整套的机制来完成从memory sort, flush to disk, compaction以及快速读取……这样的一个完成的机制和架构称为,”The Log-Structured Merge-Tree“ (LSM Tree)
名字很形象, 首先是基于log的, 不断产生SSTable结构的log文件, 并且是需要不断merge以提高效率的

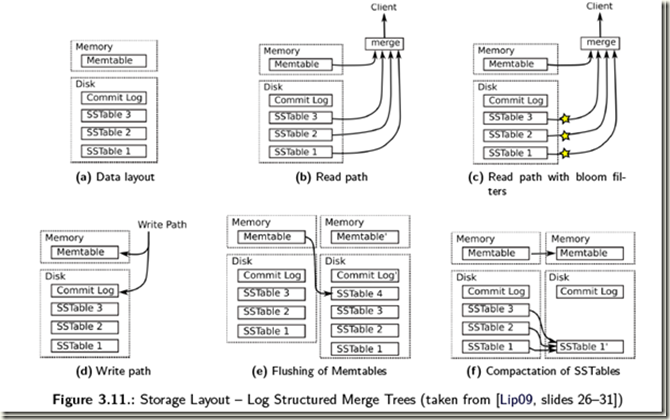

下图很好的描绘了LSM Tree的结构和大部分操作

写操作：Tablet 把响应的操作写入操作日志（tablet log），然后将具体的内容写入内存中 MemTable

读操作：读操作需要同时读 Memtable 和 SSTable，将结果合并返回。Memtable 和 SSTable 都是按照 key 有序的，可以快速的进行类似归并排序的合并。

Minor Compaction：随着写请求的不断增多，Memtable 在内存中的空间不断增大，当 Memtable 的大小达到一定阈值时，Memtable 被 dump 到 GFS 中成为不可变的 SSTable。

Merging Compaction：随着 Memtable 不断的变为 SSTable，SSTable 也不断增多，意味着读操作需要读取的 SSTable 也越来越多，为了限制 SSTable 的个数，Tablet Server 会在后台将多个 SSTable 合并为一个

Major Compaction：Major Compaction 是一种特殊的 Merging Compaction，只把所有的 SSTable 合并为一个 SSTable，在非 Major Compaction 产生的 SSTable 中可能包含已经删除的数据，Major Compaction 的过程会将这些数据真正的剔除掉，避免这些数据浪费存储空间。

LSM Tree 的索引机制和 B+ Tree 的索引机制是明显不同的，B+ Tree 为所有的数据维护了一个索引，LSM Tree 则是为每个磁盘文件维护了一个 Index。
